1、设备简介

本机组为无退扭框架式绞线机，主要用于铜、铝绞线、钢芯铝绞线及电力电缆用紧压、非紧压、圆形或异形绞合导体的绞制。

★ 该机采用气动可调线盘出线张力控制，保证放线张力稳定可靠。

★ 该机采用整体（或单独）上下线盘、气动夹紧，操作安全、方便。

★ 绞体采用整体框形焊接结构，提高了结构的刚性及回转精度，绞体变速箱采用

硬齿面，可高速迥转以提高生产效率及延长设备寿命。

★ 该机组可采用直流或交流电机分段驱动（或整体地轴转动）；设有断线自动停

车装置；设有过载及紧急停车装置等保护环节，安全可靠。

★ 该机采用槽形轮式牵引装置，齿圈传动，牵引力大，不打滑，保证绞线节距的

一致。

★ 整机控制采用西门子PLC+触摸屏人机界面操作系统，技术先进、操作方便、运行可靠。

2、主要技术参数

框式绞线机图片

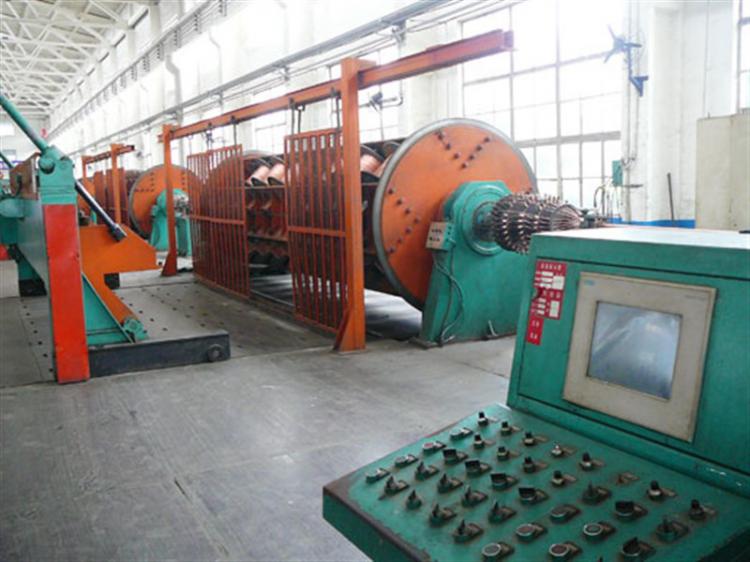

（1）、框绞机生产线

（2）、框绞机绞体

（3）、牵引轮

（4）、侧上盘装置

（5）、气活接头

（6）、外形布置图
