1、设备简介：

氩弧焊管扎纹生产线是我公司应中、高压电缆、柔性防火电缆生产工艺需要设计、制造的新型电缆生产设备,它可以将铝带、铜带、不锈钢带连续纵卷成管,包覆电缆或其它需要铠装屏蔽的线材,采用氩弧焊连续焊接成管并扎纹或缩颈，形成密闭的铠装屏蔽保护层.随着我国电缆生产高度自动化发展的要求,该机采用了国际先进的触摸屏人机界面计算机控制系统,极大地减少了焊接缺陷,降低了工人的劳动强度,提高了产品的成品率,降低了生产成本。与过去的生产线相比,其主要特点为:

a、触摸屏人机界面设定工艺参数，经计算机处理实现工艺要求。

b、采用进口焊机，实现双焊枪焊接、可根据需要进行三维电动调节，激光自动跟踪焊缝。

c、采用西门子PLC数字逻辑控制，整机由计算机模拟控制运行

d、采用带R弧的牵引履带，牵引力大、平稳

e、扎纹机与履带牵引单独驱动，由PLC控制，实现扎纹节距无级可调，不停车自动调节轧纹深度。

f、自动氩弧焊切、接带

2、主要技术参数：

柔性防火电缆氩弧焊管轧纹设备：

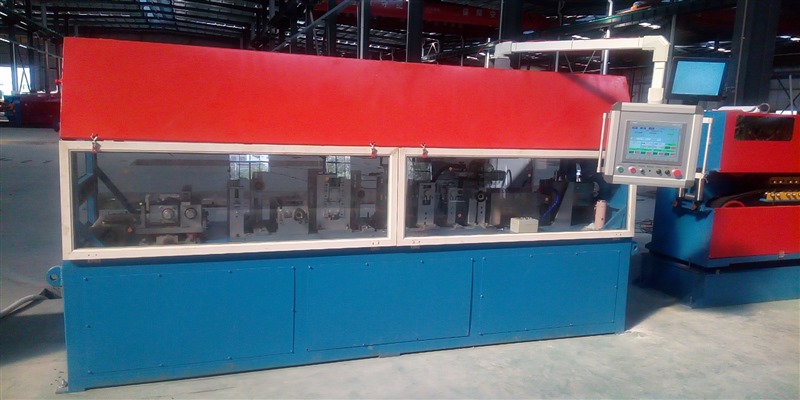

（1）氩弧焊设备外形

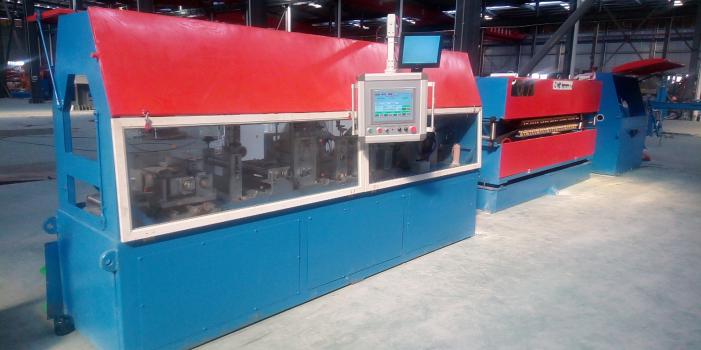

（2）焊接成型部分

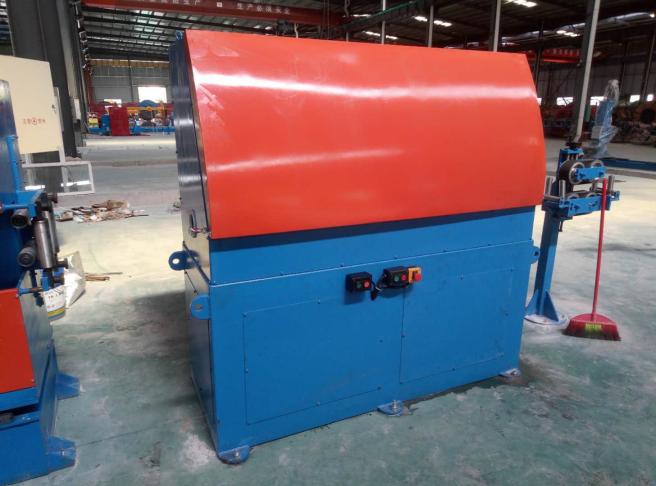

（3）履带牵引

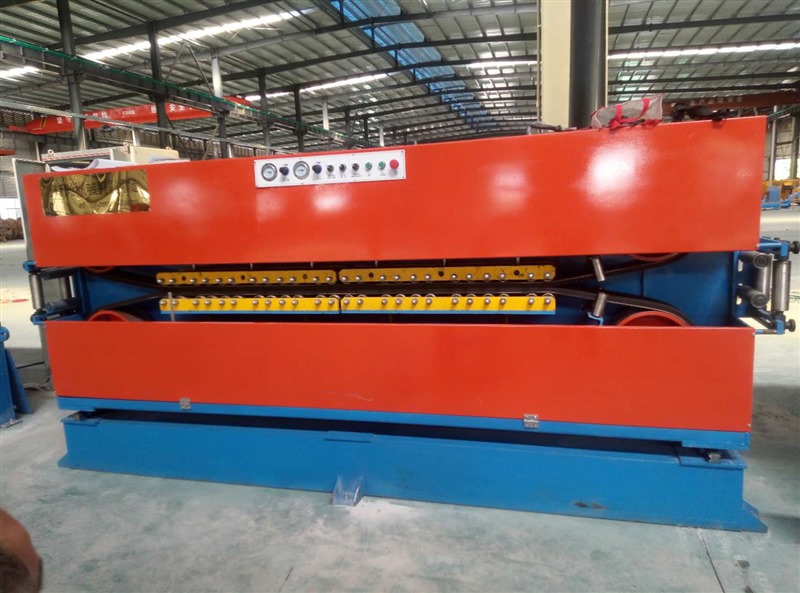

（4）扎纹机

（5）放带机

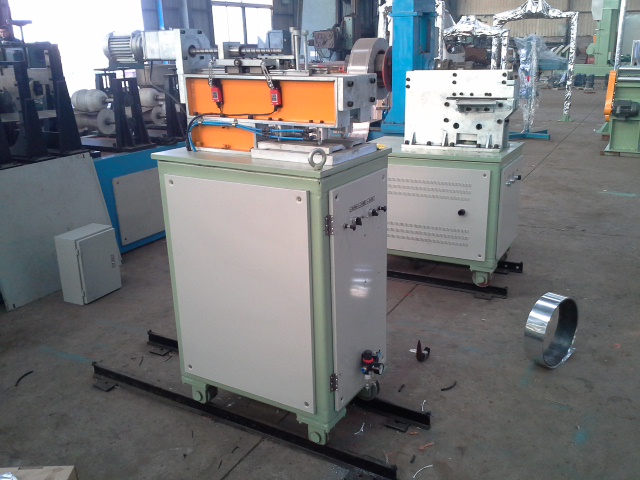

（6）切接带机

（7）外形布置图
